牛津儀器X-Strata920 X射線熒光鍍層測厚儀
快速可靠的X射線熒光鍍層厚度測量及材料分析，低成本、高效率
鍍層測厚儀X-Strata920行業應用：
電 子 行 業 | ?確保元件可靠性，測量焊料合金成分和鍍層厚度 ?優化質量控制，確保產品生命期。如： 分析導電性鍍層金、鈀厚度；測量電腦硬盤上的NiP層的厚度 | PCB、FPC、 LED、SMD、連接器、天線、半導體、電阻電容、等元?dú)饧?/span> |
五 金 電 鍍 行 業 | ?快速簡單的分析，同時進行單層或多層鍍層厚度測量和成分分析， ?最多分析4層鍍層 | 螺栓、螺母、彈簧類緊固件、五金衛浴、汽車零部件、功能性電鍍件 |
其 他 行 業 | ?金屬合金成分分析、牌號認定，進行材料鑒定 ?珠寶及合金的無損分析，進行黃金純度分析、合金成分分析 | 珠寶、首飾、裝飾品、合金等 |

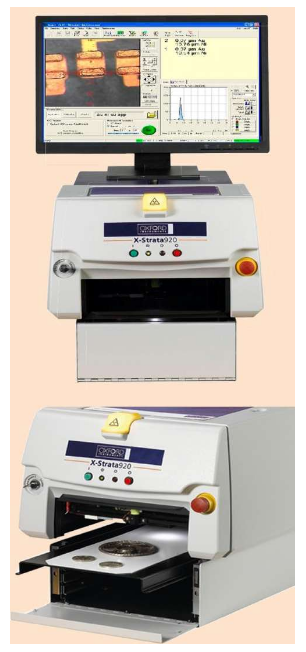

X-Strata920產品介紹------樣品臺選項

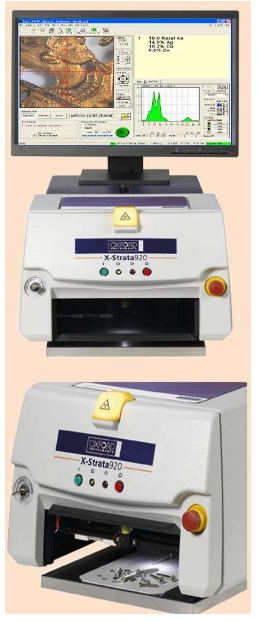

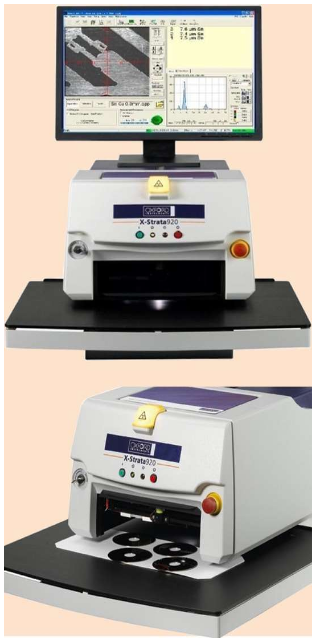

半自動固定樣品臺 | 半自動加深樣品臺 | 全自動樣品臺 |
|
|
|
?Z軸自動控制，移動行程：43mm (1.7")，XY軸手動控制 ?樣品臺高度固定，測量更大樣品高度33mm ?儀器外形尺寸（寬×深×高）：407×770×305mm（不含電腦和顯示器） | ?Z軸自動控制，移動行程：43mm (1.7")，XY軸手動控制 ?樣品倉抽屜式設計，4個位置上下可調，每格高度25.4mm ?更大樣品高度160mm ?樣品倉內部尺寸（寬×深×高）：279×508×152mm ?儀器外形尺寸（寬×深×高）：407×770×400mm(不含電腦和顯示器) ?自定義樣品臺：依據客戶要求提供更高的樣品臺，滿足高度大于160mm的樣品測量，倉內抽屜式設計，多個位置上下可調，每格高度25.4mm | ?Z軸自動控制，移動行程：43mm (1.7")，XY軸自動控制 ?可提供對樣品的自動和編程控制，多點測量 ?鼠標控制樣品臺移動，地定位樣品測量點 ?測量模式：隨機模式、線性模式、梯度模式、掃描模式、重復測量模式 ?樣品臺移動行程：178×178mm ?樣品臺尺寸：寬610×深560mm ?更大樣品高度33mm ?儀器外形尺寸：寬610×深1037×高375mm(不含電腦和顯示器) |
X-Strata920產品介紹------X射線管、準直器

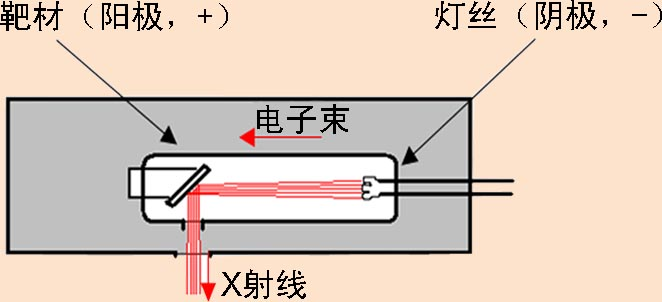

牛津50瓦微聚焦X射線管 | 傳統微聚焦X射線管 | 牛津微聚焦X射線管 |
|
|
|
?垂直下照式X射線光學系統
?50W(50kV，1.0mA)空冷式微聚焦型鎢W靶X射線管
?高計數率，改善分析精度
?到達更小的激發X射線束斑

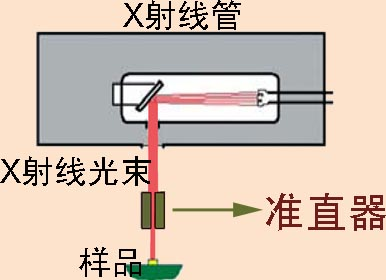

多種型號規格的準直器
|  |  |
|
?單準直器組件；
?多準直器自動控制組件：最多可同時裝配6種規格的準直器；
?圓形、矩形多種規格尺寸任選（紅色常用）
圓形 | mil | 4 | 6 | 8 | 12 | 13 | 20 |
mm | 0.102 | 0.152 | 0.203 | 0.305 | 0.33 | 0.508 | |

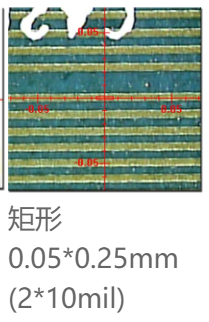

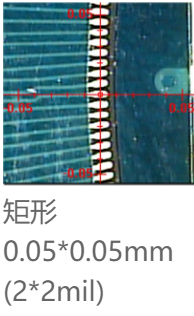

矩形 | mil | 1x2 | 2x2 | 0.5x10 | 1x10 | 2x10 | 4x16 |
mm | 0.025x0.05 | 0.05x0.05 | 0.013x0.254 | 0.254x0.254 | 0.051x0.254 | 0.102x0.406 |

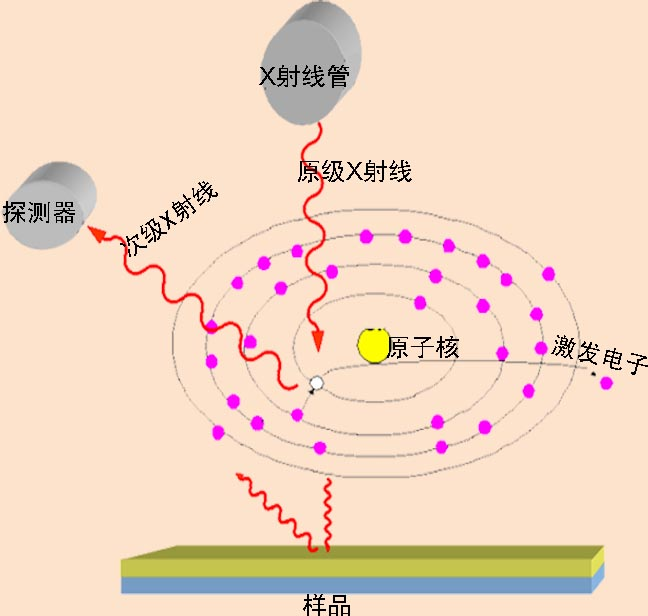

X-Strata920工作原理
對被測樣品發射一束一次X射線，樣品的原子吸收X射線的能量后被激發并釋放出二次X射線。每個化學元素會釋放出特定能量的X射線。通過測量這些釋放出的二次X射線的特征能量和強度，X射線分析儀就能夠?qū)Ρ粶y材料的鍍層厚度和成份提供定性和定量分析。
X-Strata920工作特點
?測量元素范圍：鈦Ti22---鈾U92；
?測量5層（4層鍍層+底材層）鍍層，同時分析15種元素，自動修正X射線重疊譜線；
?測量精度高、穩定性好，測量結果至μin；
?快速無損測量，測量時間短，10秒內得出測量結果；
?可分析固體、溶液；定性、半定量和定量分析；
?進行貴金屬檢測，如Au karat評價；
?材料鑒別和分類檢測，材料和合金元素分析，元素光譜定性分析；
?強大的數據統計、處理功能：平均值、標準偏差、相對標準偏差、更大值、最小值、數據變動范圍、數據編號、CP、CPK、控制上限圖、控制下限圖，數據分組、X-bar/R圖表、直方圖；
?結果輸出：直接打印或一鍵導出到PDF、Excel文件；報告包含數據、圖像、統計圖表、客戶信息等；
?測量位置預覽功能；高分辨率彩色CCD樣品觀察系統，標準光學放大倍數為30倍；
?激光對焦和自動對焦功能；單擊鼠標，Z軸自動掃描，鐳射聚焦；
?擁有NIST認證的標準片；
?提供全球服務及技術支持。
X-Strata920先進的系統安全性
| ?簡單用戶界面只向日常操作員設定有限的授權 ?主管人員可進行系統維護 ?系統自動生成操作員的使用記錄 ?自動鎖定功能防止未授權的操作 ?Z軸保護傳感器 ?安全防射線光閘 ?樣品室門開閉傳感器 ?X射線鎖 ?X射線警示燈 ?緊急停止按鈕 ?前面板安全鈕和后面板安全鎖 |
X-Strata920的配置
?X-Strata920測試主機
?聯想ThinkCentre計算機（原IBM）------Windows7中文版、SmartLink FP分析軟件包
?17吋戴爾Dell液晶顯示器
?佳能Canon彩色噴墨打印機
?標準片組件（滿足鍍層需要）
X-Strata920三步即可獲得測量結果

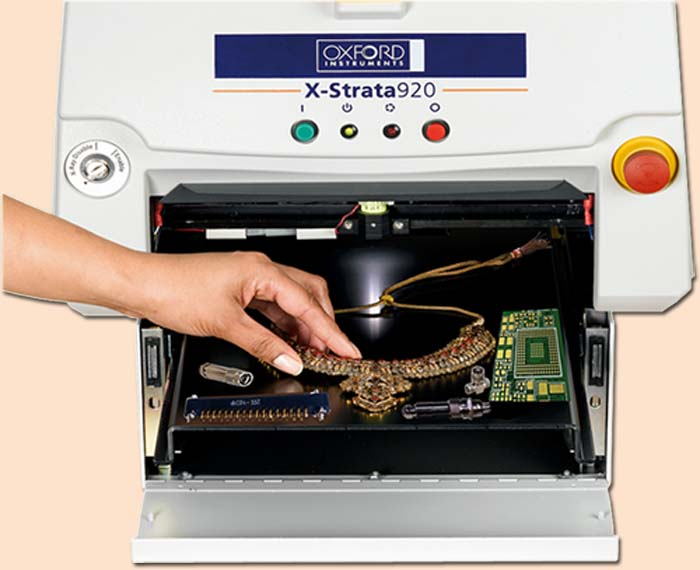

1 將產品放置在樣品臺上 | |
| ?無損分析，無需樣品制備 ?開槽式樣品倉便于放置產品 ?超大樣品臺便于大面積產品（如：PCB）測量 ?配備了門開閉傳感器，增強了安全性 |

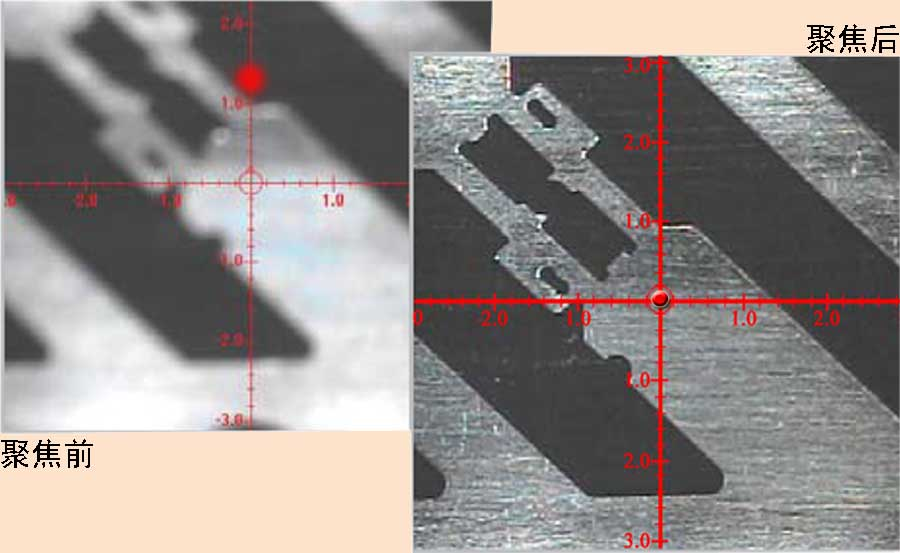

2 一鍵完成視頻聚焦 | |
| ?一鍵自動鐳射聚焦，避免人為操作誤差 ?標配固定焦距12.7mm，選配變焦 ?高分辨率、高放大倍率的彩色數碼影像裝置，畫面清晰、測試點精準定位；放大倍數：30倍（標配），50倍（選配） ?自動臺：利用可編程XY樣品臺和Z軸實現單次或多次分析操作 ?簡單快速的多點分析 |

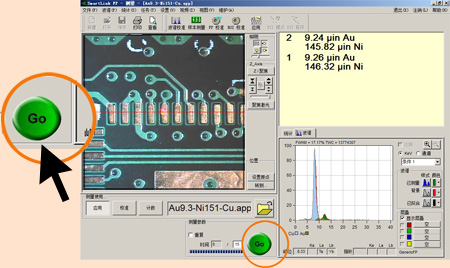

3 一鍵完成測量 | |
| ?幾秒內顯示結果 ?保存、打印或傳輸結果 ?測試結果可一鍵導出PDF（標配）、Excel（選配） ?使用預置和客戶自定義的報告模板 |
