XRF的機器視覺功能將操作員設置XRF測量所需的所有步驟（查找測量位置、選擇校準曲線、選擇準直器和報告測量結果）整合為一個簡單的自動化程序。操作員將零件裝入儀器，點擊“Find My Part?（查找我的樣品）”按鈕，儀器加載指定的完整分析程序。

操作員只需確認已識別到的零件，其余工作全部交由FT230處理，其中包括將測量結果發送至正確位置或者為客戶創建完整報告。使得操作員空出時間操作實驗室的其他儀器，或者返回生產流程。Find My Part?（查找我的樣品）可為操作員節省72%（有時甚至更多）設置復雜測量所需的時間，并且更有助于實現生產一次性成功。

除機器視覺功能外，F(xiàn)ind My Part?（查找我的樣品）還可通過文本搜索或掃描樣品單上的二維碼或條形碼，輕松加載測量程序。對于無需Find My Part?（查找我的樣品）功能的簡單樣品設置，F(xiàn)T230還具有其他功能，通過提高測試容量和操作便利性以方便操作員的工作。

測量大型樣品上的多個位置時，操作員通常需要通過標準窄域相機圖像，搜索每個位置。窄域相機利于對樣品最終定位進行細微調節；鑒于XRF鍍層分析儀的X射線光束尺寸較小，視圖只能僅向操作員顯示零件的有限部分。

將樣品放入儀器中時，XRF鍍層分析儀更易于定位個測量位置（例如，借助樣品臺彈出時的預定位激光器或顯示X射線束位置的激光器），但操作員在定位個位置后，就只能依靠自行查找。這會導致操作員在搜索剩余的點時停頓和浪費時間。

FT230可以安裝第二臺相機，以查看樣品室的更大范圍，從而簡化零件設置。如需使用廣域相機，操作員可將樣品放入樣品室，然后點擊軟件中的按鈕。XRF將在數秒鐘內采集到樣品臺行程區域內的視圖，并將該圖像顯示在窄域圖像旁邊。

操作員可以放大廣域圖像中的特定測點，讀取組件標簽并查看更多細節，確保其選擇正確的區域。操作員點擊廣域圖像中顯示的所需特定測點，將該點移動到分析位置。之后，操作員可以使用窄域圖像進行所需的最終調整。

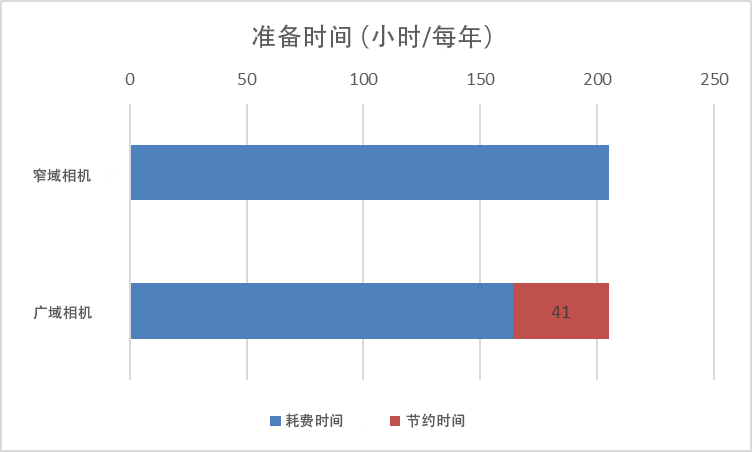

使用廣域相機的好處

通過簡單的實驗說明使用廣域相機的好處。創建一個自動化多點測量程序來測量尺寸為5.75英寸×9.5英寸的電路板。將該程序設置為測量5個點——在電路板的每個角各取一個點，中間取一個點。

由同一位受過培訓的操作員以兩種方式進行實驗：一種是僅使用窄域相機，一種是使用廣域相機。由于兩種情況下的測量時間相同，因此只考慮設置程序的時間。實驗結果見下文。

僅使用窄域相機創建5點程序的時間：73秒

使用廣域相機創建5點程序的時間：59秒

節省時間：14秒（節省20%）

為使用XRF鍍層分析儀獲得一致結果，更好在每次測量時保持X射線管、零件和檢測器之間的距離相同。由于X射線強度與距離成函數關系，而且X射線管-零件-檢測器之間的幾何位置的變化會影響厚度測量。XRF鍍層分析儀通常使用兩種方法中的其中一種來保持關鍵幾何位置不變（激光對焦或評估圖像對比度的視頻對焦）。

分析頭（包含X射線管和檢測器）上下移動，直至儀器對焦程序完成，在某些情況下，還需要操作員進行最終微調調整。執行初始化、移動和最終確定操作需要花費時間。如果需要操作員做出決定，也可能會引入誤判。

FT230可以配備名為“自動接近”的功能，只需點擊一下即可將分析頭移到正確位置。儀器內部的傳感器可測量與樣品之間的距離?！白詣咏咏惫δ芗せ顣r(shí)，儀器將測得距離與校準曲線中選擇的工作距離（也稱為“焦距”）進行比較，將分析頭移到適當位置。由此可以讓操作員獲得置信度更高的結果：無需花費過多時間就能獲得較準確結果，對焦零件樣品時不會出錯。

自動接近的好處

通過簡單的實驗說明自動接近的好處。將六個高度范圍為4.8 - 6.6英寸（1.9 - 2.6 cm）的零件裝入樣品室。操作員創建多點程序來測量每個零件上的一個位置。

由同一位受過培訓的操作員以兩種方式進行實驗：一種是使用激光對焦（移動分析頭，操作員判斷對焦），另一種是使用自動接近（分析頭自動移到正確的焦距，無需操作員干預）。由于兩種情況下的測量時間相同，因此只考慮設置程序的時間。實驗結果見下文。

僅使用激光對焦創建6點程序的時間：44秒

使用自動接近創建6點程序的時間：29秒

節省時間：15秒（節省33%）

定位待測零件后，按下啟動按鈕前的最后一步是對焦零件。通常通過激光對焦或使用評估圖像對比度的視頻對焦。

使用任意一種方法時，分析頭（包含X射線管和檢測器）均會上下移動，直至儀器對焦程序完成，在某些情況下，需要操作員進行最終微調調整。初始化、移動和最終確定操作需要花費時間，如果操作員需要做出決定，也可能會引入誤判。

FT230可配備自動對焦功能，無需操作員參與，也無需移動分析頭。激活時，相機自動將樣品對焦在十字線下。

本程序甚至可測量與零件之間的距離，操作員能夠測量處于不同高度或階梯式幾何位置的零件。測量速度非?？?，因而允許測試數量更多的樣品，操作員可花費更少的時間來設置零件。

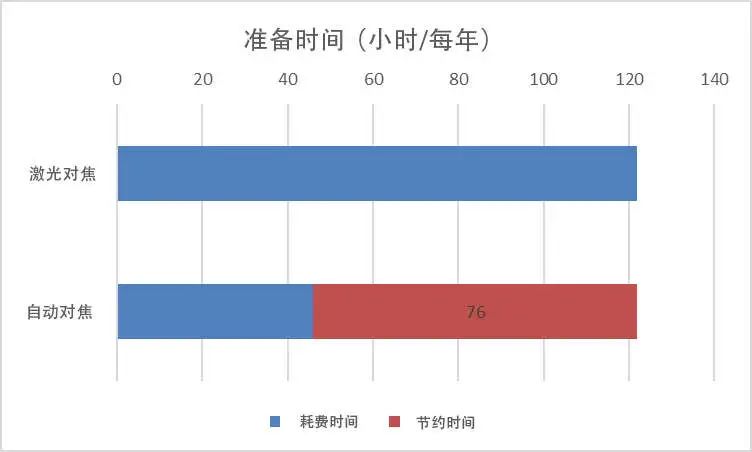

使用自動對焦的好處

通過簡單的實驗說明使用自動對焦的好處。將六個高度范圍為4.8 - 6.6英寸（1.9 - 2.6 cm）的零件裝入樣品室。操作員創建多點程序來測量每個零件上的一個位置。

由同一位受過培訓的操作員以兩種方式進行實驗：一種是使用激光對焦（移動分析頭，操作員判定對焦），一種是使用自動對焦（不移動分析頭，操作員不參與對焦）。由于兩種情況下的測量時間相同，因此只考慮設置程序的時間。實驗結果見下文。

僅使用激光對焦創建6點程序的時間：44秒

使用自動對焦創建6點程序的時間：17秒

節省時間：27秒（節省62%）
